PREFA Dakafvoer – Montagerichtlijn

PREFA DAKAFVOERMontagerichtlijn

Aluminium Dakgoten
Systeem

Voorbereiding en montage van de goothaken

Stap 1

Dakgoot met een afschot monteren (ca. 3 mm per meter). Goothaken op de spantafstand vastzetten.

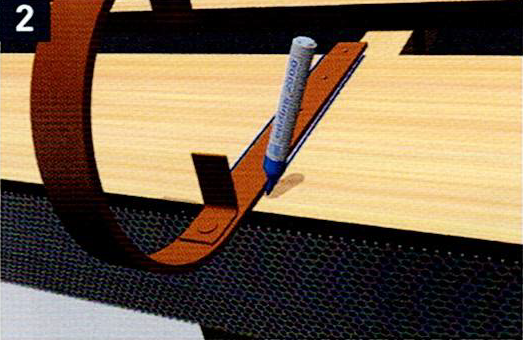

Stap 2

Goothaak op de dakrandplank boven de spanten markeren.

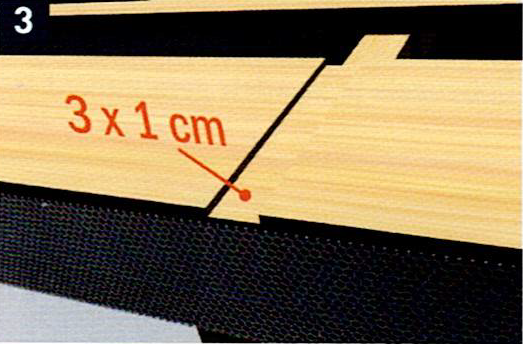

Stap 3

Ruimte voor de goothaak (3 × 1 cm) uit de dakrandplank halen.

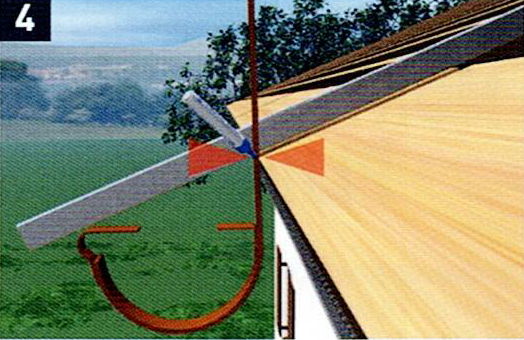

Stap 4

Buigrand van de goothaak markeren. Op het hoogste punt moet de gootkraal onder het verlengde van het dak liggen.

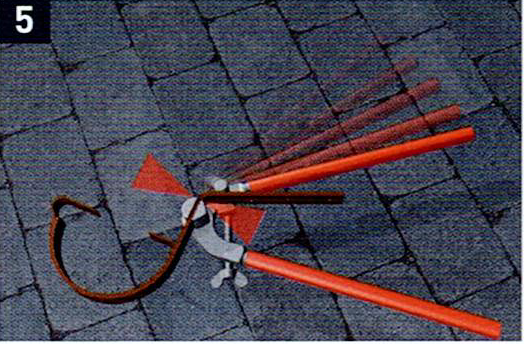

Stap 5

Goothaak in de juiste hoek buigen.

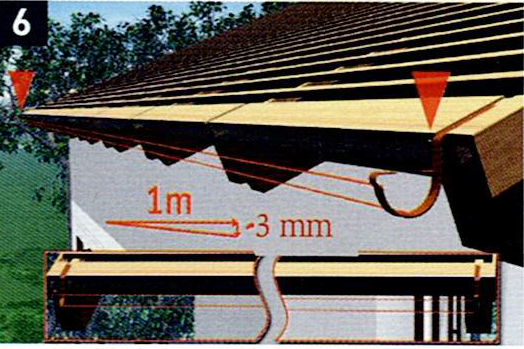

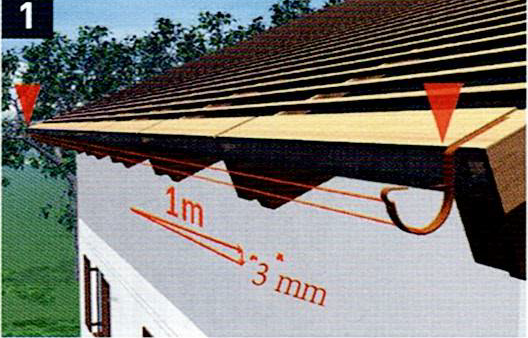

Stap 6

Hoogst- en diepstgelegen haak bevestigen. Touw spannen in de waterloop en aan de voorkant van de haak (1 m = 3 mm).

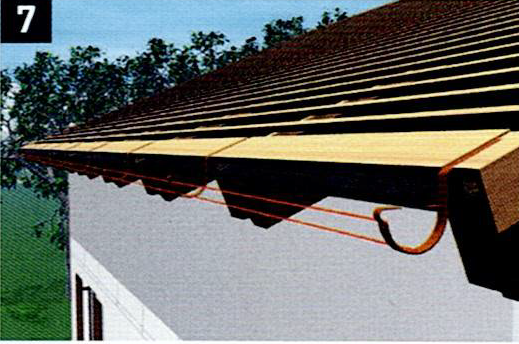

Stap 7

Goothaak langs het touw op de helling monteren.

Montage van de goten en buizen

📷 Stap 1 – dakgoot plaatsen

Stap 1

Dakgoot plaatsen, te beginnen op het laagste punt (±1 cm marge).

📷 Stap 2 – veren sluiten

Stap 2

Veren van de goothaken sluiten.

📷 Stap 3 – kopschot aanplooien

Stap 3

Gooteinde voor kopschot 4 mm aanplooien, oversteek 30 mm (min. 3 cm).

📷 Stap 4 – kopschot aanslaan

Stap 4

Kopschot aanslaan.

📷 Stap 5 – kopschotfels

Stap 5

Kopschotfels sluiten.

📷 Stap 6 – afdichten

Stap 6

Afdichten met PREFA siliconen.

📷 Stap 7 – trechteruitloop

Stap 7

Voor de trechteruitloop een opening markeren op het diepste punt conform het sjabloon.

📷 Stap 8 – opening uitsnijden

Stap 8

Opening uitsnijden.

📷 Stap 9 – aanplooien

Stap 9

Opening 4 mm naar beneden aanplooien.

📷 Stap 10 – ophangen

Stap 10

Trechteruitloop ophangen.

📷 Stap 11 – vastmaken

Stap 11

Trechteruitloop vastmaken.

📷 Stap 12 – zwanenhals

Stap 12

Afvoerbuis voor zwanenhals opmeten. Zwanenhals met draad aan de montagelip van de trechteruitloop bevestigen (5 cm aan elke zijde).

📷 Stap 13 – pijpbeugels

Stap 13

Pijpbeugels aan de muur monteren. Per buistraject minimaal 2 pijpbeugels plaatsen (max. 2 m tussenafstand).

Varianten goothaak

📷 Gootbeugel korte kant

Variant 1

PREFA gootbeugel korte kant

📷 Bakgoothaak

Variant 2

PREFA bakgoothaak

📷 Gevelplankhaak

Variant 3

PREFA gevelplankhaak

Montage van de pijpbeugels

De dakgootverbinding moet in de richting van de helling overlappen. PREFA Afdekkappen voor inslagpennen vervullen twee functies: afdekken van versleten pijpbeugelgaten en dienst doen als druppelrand wanneer er water langs de inslagpen loopt.

Indien nodig dienen de afdekkappen naar de gevel toe te worden afgedicht met PREFA speciale siliconen of speciale lijm onder de afdekkap om bescherming tegen slagregen te bieden.

📷 PREFA pijpbeugelhouder

PREFA pijpbeugelhouder
Ø 10 mm – Plug Ø 10 mm

📷 PREFA wandmontageplaat

PREFA wandmontageplaat

📷 PREFA slagschroefpen

PREFA slagschroefpen
Ø 10 mm – Plug Ø 10 mm

📷 PREFA lamellenplug

PREFA lamellenplug

📷 PREFA M10 schroefdraadpen

PREFA M10 schroefdraadpen
Ø 5 mm

Montage van de vierkante buis

📷 Trechteruitloop plaatsen

Stap 1

De PREFA trechteruitloop voor de vierkante buis loodrecht boven de rioolaansluiting plaatsen.

📷 Bevestigingsklemmen

Stap 2

De PREFA bevestigingsklemmen in een rechte lijn monteren (max. 2 m tussenafstand).

📷 Afstand muur

Stap 3

Een afstand van minimaal 45 mm aanhouden tussen de muur en de vierkante buis.

📷 Mof bevestigen

Stap 4

De PREFA mof van de vierkante buis helemaal naar beneden in de riolbuis duwen en de PREFA vierkante buis monteren. Mof omhoogschuiven en aan de vierkante buis vastmaken.

📷 Inkorten (taps)

Stap 5

De PREFA vierkante buis altijd inkorten aan de zijde waar GEEN versmalling is. Als de versmalling (taps) wordt afgesneden, is verbinden door insteken niet meer mogelijk.

📷 Uitzetting >6m

Let op

Bij lengtes van meer dan 6 m rekening houden met uitzetting van de PREFA vierkante buizen. Voeg uitzettingsmogelijkheid voorzien in het voeggedeelte.

Dakgootverbinding – Lijmen

📷 Schuurpapier

Stap 1

Het te lijmen oppervlak met het meegeleverde schuurpapier schuren.

📷 Reinigen – 5 min

Stap 2

Dakgootuiteindes met het meegeleverde reinigingsmiddel schuren. Wacht 5 minuten verdampingstijd af.

📷 Lijmstreep aanbrengen

Stap 3

Met de speciale lijm van PREFA een lijmstreep van ca. 8 mm dik aanbrengen (5 cm voor het einde).

📷 Goot indraaien

Stap 4

De goot in elkaar draaien (8 cm marge), een klinknagel aan de binnenkant op de gootkraal plaatsen.

📷 Achterste vouw sluiten

Stap 5

De achterste gootvouw sluiten. Als de lijmverbinding juist is aangebracht, moet de lijm aan de binnenkant zichtbaar zijn.

Dakgootverbinding – Riveteren

📷 Siliconen aanbrengen

Stap 1

Op het gereinigde en droge gooteinde, 50 mm voor het einde, een streep van ca. 8 mm dik PREFA siliconen aanbrengen (5 cm vanaf einde).

📷 Goot indraaien

Stap 2

Dakgoot minimaal 80 mm in elkaar draaien en achterste vouw sluiten.

📷 Boorgaten

Stap 3

Boorgaten voor klinknagels instellen op Ø 4,1 mm (8×).

📷 Riveteren

Stap 4

Met PREFA patentklinknagels 4×10 mm in kruissteek riveteren: 6 stuks (goot 25), 8 stuks (goot 28/33), 10 stuks (goot 40), 20 stuks (Ardeense dakgoot).

📷 Extra afdichten

Stap 5

Klinknagels aan de binnenzijde extra afdichten.

Dakgootverbinding – Dilatatatiemontage

Dilatatie-afstand buitenkant:
• PREFA hanggoot max. 12 m
• PREFA Ardeense dakgoot max. 6 m
• In hoeken moet de dilatatie-afstand worden gehandhaafd.

Lage schuifnaad:
Voegpunt van de goot in het gedeelte van de trechteruitloop. Gooteinden 80 mm in elkaar schuiven en uitsnijden (niet riveteren!).

Montage kopschot om te verlijmen

📷 Lipje afbreken

Stap 1

Het linker of rechter lipje met de hand afbreken, afhankelijk van welke kant het verlijmbare kopstuk wordt gemonteerd.

📷 Schoonmaken

Stap 2

Het te lijmen oppervlak schoonmaken met PREFA schuurpapier en lijmreinigingsmiddel. Verdampingstijd 5 minuten afwachten.

📷 Lijmstreep aanbrengen

Stap 3

Een lijmstreep aanbrengen, het verlijmbare kopstuk in de kraal plaatsen en de dakgoot er indraaien.

📷 Kopstuk indrukken

Stap 4

Het verlijmbare kopstuk nog op de dakgoot drukken, zodat de snijrand niet meer zichtbaar is.

Het totaalsysteem – PREFA aluminium dakgoten

Goothaak

Mastgoot dilatatie

Mastgoot

Mastgoothoek 90°

Trechteruitloop

Kopschot vlak model

Afvoerbuis

Pijpbeugel (M10 schroef zonder pen)

Waterklep

Sprongbocht

Kap voor standleiding

Inslagpen (zeskantkraag)

Standleiding (reinigingsopening)

Pijpbeugel voor standleidingen

–

Bocht 40°

–

Bocht 72°

–

Bocht 80°

–

Y-stuk

–

Y-stuk conisch

–

Spuwermond (rond)

–

Bladvanger

–

Afvoerbuis 1,6 mm + verbindingsstuk

–

Waterverzamelaar

–

Vergaarbak

–

Vergaarbak (rond)

–

Kopschot rond model

–

Schuifmof

–

Trechteruitloop (verlijmbare flens)

–

Pijpbeugelhouder voor WDVS

–

Schuine uitloop

PREFA speciaallijmset

Inhoud: 1 tube PREFA speciale lijm 290 ml · 1 flacon lijmreiniger 60 ml · 1 schuurpapier · 1 reinigingsdoek · 2 adaptermondstukken

Mast- en bakgoot: ca. 22 verbindingen (afm. 250) · ca. 19 (afm. 280) · ca. 15 (afm. 333) · ca. 12 (afm. 400)
Ardeense dakgoot: ca. 5 verbindingen per tube

Algemene opmerkingen

Voorgehangen dakgoten verzamelen het opgevangen regenwater en voeren het af naar het afwateringssysteem.
Dakgoten moeten in principe met een afschot in de richting van de afvoerbuis gemonteerd worden.
Restwater dat door oneffenheden in de dakgoot ontstaat, door naden en dilataties, vormt geen defect.
De ontwerper moet het ontwerp van de dakgoot uitvoeren in overeenstemming met EN 12056-3.
Bladeren, vuil en indien nodig ijs en sneeuw dienen regelmatig uit dakafvoersystemen te worden verwijderd. Dit is vooral belangrijk voor regenkleppen, watercollectoren en bladvangers. In de wintermaanden dient het ijs uit watercollectoren en bladvangers te worden verwijderd.

⚠️ Let op: Om veiligheidsredenen mag er niet over de goot worden gelopen. Neem ook de technische infofiche in acht.
